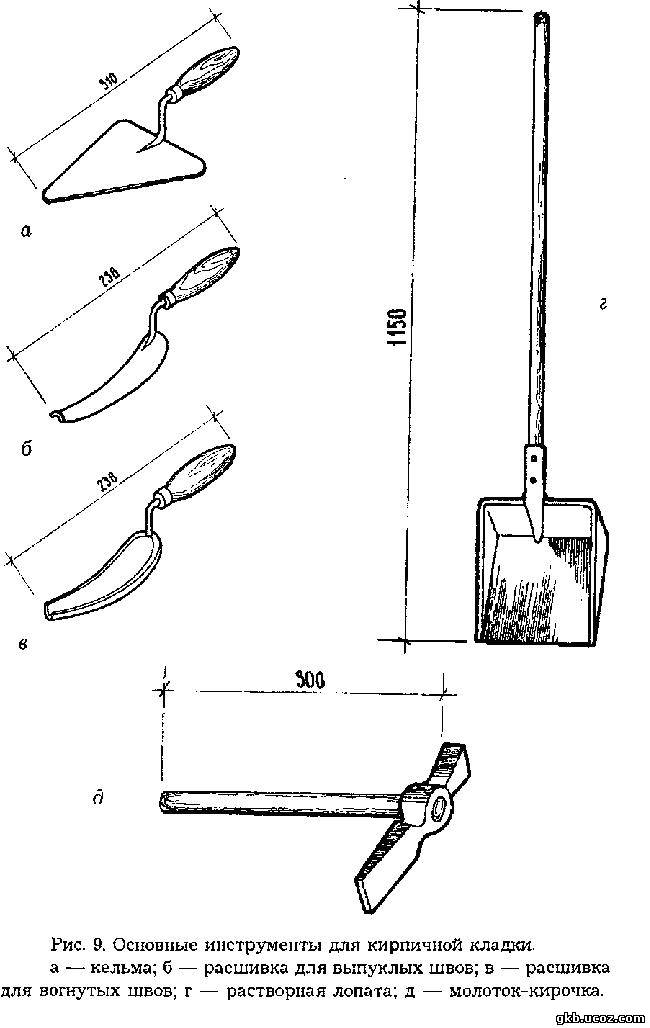

Инструменты кирпичной кладки
Растворная лопата. Предназначена для подачи и
расстилания раствора на стене. Лопатой также перемешивают раствор в ящике и
разравнивают его между верстами под забутку.
Кельма. Представляет собой
отшлифованную с обеих сторон стальную лопатку с деревянной ручкой. Предназначена
для разравнивания раствора по кладке, заполнения раствором вертикальных швов и
подрезки в швах лишнего раствора.
Молоток-кирочка. Применяется. для рубки целого
кирпича на половинки, четвертинки и т. п., а также для обтесывания кирпича.
Расшивки. Служат для обработки швов — с
их помощью швам придают определенную форму. Профиль поперечного сечения и
размеры расшивок должны соответствовать заданной форме и толщине швов.
Швабровка. Предназначена для очистки
вентиляционных каналов от выступившего из швов раствора, а также для более
полного заполнения швов раствором и заглаживания их. На стальной ручке
швабровки внизу закреплена между фланцами резиновая пластина размером 140 X 140 X 10 мм, с помощью которой и осуществляется
процесс зачистки и заглаживания.

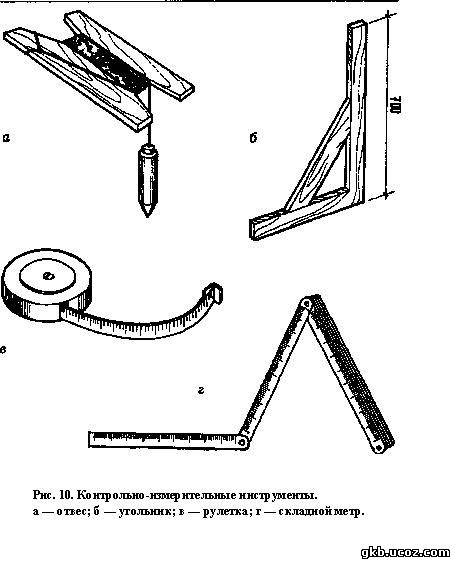

Следующие инструменты служат
для проверки качества кладки и называются контрольно-измерительными.
Отвес. С его помощью выверяют вертикальность стен,
простенков, столбов и углов кладки. Отвесами массой 200-400 г проверяют правильность
кладки по
ярусам и в пределах высоты этажа; отвесы массой 600-1000 г служат для
проверки наружных углов здания в пределах высоты нескольких этажей.
Строительный уровень.
Выпускается длиной 300, 500 и 700 мм. Служит для проверки горизонтальности и
вертикальности кладки. На корпусе уровня закреплены две стеклянные
трубки-ампулы, изогнутые по кривой большого радиуса, наполненные незамерзающей
жидкостью так, что в них остается небольшой воздушный пузырек. Если уровень
находится в горизонтальном положении, пузырек, поднимаясь вверх, останавливается
посередине между делениями ампулы.
Смещение пузырька влево или вправо от этого положения
показывает, что поверхность, на которую установлен уровень, не горизонтальна, и
чем больше ее наклон к горизонту, тем больше смещается пузырек от среднего
положения.
Благодаря тому, что трубки расположены в двух
направлениях, уровнем можно проверять не только горизонтальные, но и
вертикальные плоскости.
Правило. Отшлифованная деревянная рейка сечением 30 X 80 мм, длиной 1,5-2 м. Его
также изготовляют из дюралюминия в виде Н-образного профиля длиной 1,2 м. Этой
рейкой проверяют лицевую поверхность кладки.
Деревянный угольник. Имеет
длину сторон 500 X 700
мм и применяется для проверки прямоугольности закладываемых углов.
Шнур-причалка. Крученый шнур
толщиной 3 мм, который натягивают при кладке верст между порядовками и маяками.
Шнуром-причалкой пользуются при кладке как ориентиром для обеспечения
прямолинейности и горизонтальности рядов кладки, а также одинаковой толщины
горизонтальных швов. С помощью шнура определяют, какое положение должен иметь в
версте каждый укладываемый кирпич.
Деревянная порядовка. Представляет собой рейку
сечением 50 х 50 или 70 х 50 мм и длиной до 1,8-2 м, на которой через каждые 77
мм нанесены деления (засечки) соответственно толщине ряда кладки.
Размер 77 мм составлен из высоты кирпича (65 мм) и толщины шва (12 мм).
Порядовки применяют для разметки рядов кладки, фиксирования отметок низа и верха
оконных и дверных проемов, перемычек, прогонов, плит перекрытий и других
элементов здания. К наружной поверхности стен порядовки устанавливают таким
образом, чтобы стороны, на которых размечены ряды кладки, были обращены внутрь
здания, откуда осуществляется кладка. Порядовку крепят к кладке стальными
держателями в П-образной формы. Делается это так. В горизонтальные швы по ходу
кладки через каждые 6~8 рядов по высоте вводят скобы-держатели, располагая их
один над другим. Скобы должны войти в стену своими концами и поперечной планкой.
Уложив над вторым держателем один-два ряда кирпичей, в скобы вставляют
порядовку и закрепляют ее деревянными клиньями.
К порядовкам зачаливают
шнур-причалку, по которой ведут кладку. Шнур-причалку устанавливают и
переставляют с помощью двойной скобы, которая удерживается на рейке порядовки
натяжением шнура-причалки и в результате трения между скобой и порядовкой.
Порядовку снимают вместе с держателями, не вынимая
клиньев, для чего ее осторожно раскачивают в плоскости, перпендикулярной поверхности
стены.
Держатели, преодолевая
сопротивление раствора, выходят из горизонтальных швов кладки и порядовку
поднимают вверх вместе с ними. Инвентарные порядовки делают также из
металлического уголкового профиля 60 X 60 X 5 мм. На ребрах уголка порядовки нарезаны деления глубиной 3 мм через каждые 77 мм или просверлены
отверстия для закрепления шнура-причалки.
|
