Система перевязки (схема перевязки)

Система перевязки — это порядок укладки кирпичей (камней) относительно друг друга. При кладке различают перевязку вертикальных швов, продольных и поперечных.

Перевязку продольных швов делают для того, чтобы кладка не расслаивалась вдоль стены на более тонкие стенки, и чтобы нагрузка в кладке равномерно распределялась по ширине стены.

Перевязка поперечных швов необходима для продольной связи между отдельными кирпичами, обеспечивающей распределение нагрузки на соседние участки кладки и монолитность стен при неравномерных осадках, температурных деформациях и т. п.

Перевязку поперечных швов выполняют ложковыми и тычковыми рядами, а продольных — тычковыми.

Основными системами перевязки кирпичной кладки стен, широко применяемыми в нашей стране, являются однорядная (цепная) и многорядная, а также трехрядная перевязка.

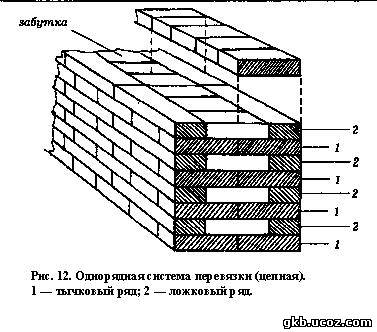

Однорядная перевязка (рис. 12) — в ней чередуются ложковые и тычковые ряды. Поперечные швы в смежных рядах сдвинуты относительно друг друга на четверть кирпича, а продольные — на полкирпича. Все вертикальные швы нижнего ряда перекрываются кирпичами вышележащего ряда. Цепная перевязка применяется при кладке стен. При возведении стен, у которых лицевой слой выкладывается из облицовочного или другого эффективного кирпича, цепная перевязка применяется только при соответствующем указании в проекте.

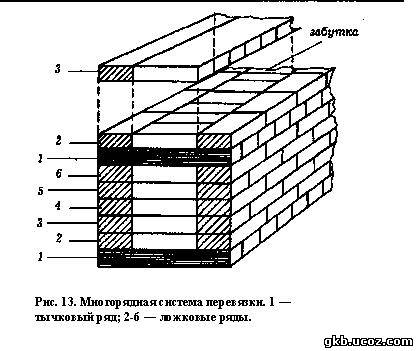

Многорядная перевязка (рис. 13) — при ней кладка состоит из отдельных стенок толщиной ¹/4 кирпича (120 мм), сложенных из ложков и перевязанных через несколько рядов по высоте тычковым рядом. В зависимости от размеров кирпича установлена максимальная высота ложковой кладки между тычковыми рядами для различных видов кладки: из одинарного кирпича толщиной 65 мм — один тычковый ряд на 6 рядов кладки; из утолщенного кирпича толщиной 88 мм — 1 тычковый ряд на 5 рядов кладки.

При многорядной перевязке кладки из одинарного кирпича продольные вертикальные швы через каждые 5 ложковых рядов перекрываются тычковым. При этом тычки могут располагаться как в отдельных рядах, так и в других рядах в чередовании с ложковыми кирпичами. Поперечные вертикальные швы в четырех ложковых рядах перекрываются ложками каждого смежного ряда на половину кирпича, а швы пятого ложко Многорядная система перевязки

вого ряда — тычками шестого ряда на четверть кирпича. Такую кладку называют пятирядной. Иногда с целью усиления переемки кладки тычковые ряды укладывают через 3 ложковых ряда.

При использовании многорядной перевязки не полностью соблюдается третье правило разрезки кладки. При этом отсутствие перевязки продольных швов на высоту пяти рядов кладки практически не снижает ее прочности, в то же время вследствие большого термического сопротивления этих швов, расположенных на пути теплового потока, улучшаются теплотехнические показатели кладки. Кладка наружных и внутренних верст — наиболее трудоемкая операция.

Производительность труда при укладке кирпича в конструкцию зависит от соотношения количества кирпича в верстах и забутке, т. е. от системы перевязки кладки. При пятирядной перевязке стен, например, толщиной в два кирпича, в версты укладывают в 1,3 раза меньше кирпичей, чем при цепной (однорядной).

Это значительно облегчает работу каменщика, так как укладка ложковых кирпичей по шнуру-причалке производительнее, чем тычковых; проще обеспечивается точность перевязки, сокращается количество поперечных швов кладки, требующих аккуратности в работе.
