Изготовление балюстрады

На традиционной открытой лестнице, в которой отдельные стойки перил с шипами круглой формы или типа «ласточкин хвост» индивидуально подгонялись по месту, эту работу лучше поручить профессионалу. Однако на лестнице закрытого типа, которую можно найти как в современных, так и в старых домах, легко можно установить балюстраду, конструкция которой описана ниже.

В современных балюстрадах для лестниц закрытого типа стойки Перил вставляются в длинный паз в нижней части перил и в профиль с пазом, который прикреплен к тетиве. Для обеспечения между стойками одинакового расстояния между ними в паз вставляются деревянные накладки.

Изготовители лестниц обычно выпускают набор для сборки перил, в состав которого входят опорные стойки с шипом и пазами, конструкция которых соответствует традиционной конструкции лестниц. Паз в стойках уже изготовлен, а шипы в перилах, соответствующие по форме имеющимся пазам, вам придется сделать самостоятельно. Придется также изготовить отверстия в основании старых опорных стоек для установки в них шипов новых стоек.

Если основания опорных стоек сильно повреждены и не подлежат ремонту, попросите профессионального столяра сделать и установить новые.

Новые стойки, как и поручни, выпускаются заторцованными под прямым углом, и их необходимо отрезать по размеру и под углом, соответствующим наклону лестничного марша.

После того как вы точно отмерите первую стойку и отпилите ее в размер, она будет служить шаблоном для остальных.

При подготовке старых оснований для установки новых опорных стоек не отпиливайте их слишком близко к полу: в соответствии со строительными нормами поручень после ремонта должен располагаться на высоте не менее 840 мм над ступенями.

Открытые лестничные площадки, как и открытые лестницы, также должны быть защищены балюстрадой, однако минимальная высота поручня на них должна быть равна 900 мм.

Расстояние между отдельными стойками перил на лестничных маршах и площадках должно быть не более 100 мм.

Устанавливаемые в длинный паз между стойками накладки имеются в продаже уже отрезанными по допустимому нормами размеру.

Балюстрада, описанная ниже, рассчитана на один лестничный марш с одним прямым поручнем, однако выпускаются детали для изготовления перил более сложных конструкций. Стандартными деталями лестницы являются изогнутые и спиральные детали поручней.

Конструкция балюстрады для лестницы закрытого типа

Балюстрада для лестницы закрытого типа состоит из двух опорных стоек, комплекта одинаковых тонких стоек, поручня с продольным пазом и нижнего профиля с продольным пазом, в которые вставляются стойки перил.

Поручень прикрепляется к опорным стойкам с помощью типового соединения, а нижний профиль устанавливается на кромке тетивы и прикрепляется шурупами. В длинные пазы поруч­ня и нижнего профиля между стойками перил устанавливаются накладки.

На каждой опорной стойке имеется декоративная головка. В верхней части открытой лестничной площадки балюстрада поворачивается. Для этого к прямому поручню с помощью стяжки, винт которой имеет с одной стороны резьбу для дерева, а с другой — для гайки, прикрепляется изогнутая под прямым углом часть поручня.

Детали балюстрады для лестницы закрытого типа:

—   декоративная головка опорной стойки;

—   нижняя опорная стойка;

—   основание опорной стойки;

—   профиль с продольным пазом;

—   опорная стойка площадки;

—   накладки;

—   стойка перил;

—   поручень.

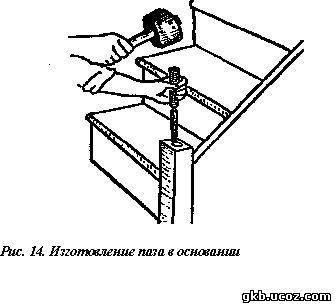

Изготовление паза в основании

Циркулем с раствором, равным радиусу шипа новой стойки, проведите окружность с центром точно в центре основания опорной стойки.

Проведите еще одну концентрическую окружность с диаметром на 10 мм меньше, чем у первой. В промежутке между двумя окружностями просверлите ряд отверстий диаметром 5 мм, глубиной, равной глубине шипа. С помощью полукруглого долота

Расчищать следует аккуратно в направлении к центру, обеспечивая вертикальность стоек.

Когда шип новой стойки будет хорошо входить в отверстие, снимите фаски и обработайте торец основания, чтобы получился гладкий переход от новой стойки к старому основанию.

Раскрой и прикрепление нижнего профиля с пазом

С помощью малки определите угол между тетивой и стойками перил. Аккуратно измерьте нужную длину нижнего профиля, затем отмерьте отрезок готового профиля, для чего проведите под углом две линии с помощью малки в местах отпила, затем отпилите профиль.

Лучше всего соединять детали лестницы с помощью шурупов, так как со временем они не ослабевают и так же прочно удерживают элементы конструкции.

Положите готовый отрезок профиля рядом с поручнем и используйте его в качестве шаблона для нанесения линий заплечиков шипов на каждом торце поручня.

Рис. 15. Раскрой и прикрепление нижнего профиля с пазом

Затем прикрепите профиль к тетиве шурупами с потайной головкой № 8 длиной 32 мм с интервалами 300 мм (рис. 15).

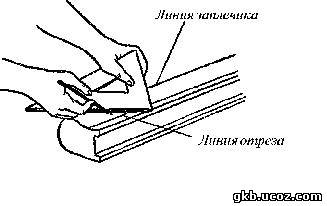

Разметка и раскрой поручня

Проведите линию пропила параллельно линии заплечика, которую вы провели на нижнем торце поручня, на расстоянии от края меньшем, чем глубина паза в новой опорной стойке. Затем проведите линию в направлении к торцу поруч­ня под прямым углом к нижнему концу линии заплечика так, чтобы она пересекла линию пропила (рис. 16).

Шипорезной пилой сделайте пропилы по этим линиям..

Рис 16. Разметка и раскрой поручня

Изготовление шипа

С помощью комбинированного угольника или шаблона для изготовления шипов нанесите две параллельные линии вдоль верхней и нижней кромок поручня в соответствии с располо­жением гнезда в опорной стойке.

Рис. 17. Изготовление шипа: 1 — шип; 2— паз

Сделайте пропилы по этим линиям до линий заплечиков, затем  сделайте пропилы по линиям за­плечиков с каждой стороны поруч­ня.Вставьте шип в гнездо.

При необходимости откорректируйте положение линии заплечика на другом конце поручня. Изготовьте верхний шип по приведенной методике так, чтобы он был зеркальным отображением нижнего (рис. 17).

Установка опорных стоек и поручней

Смажьте клеем ПВА круглый шип нижней опорной стойки и вставьте его в подготовленное отверстие основания стойки.

Попросив помощника подержать стойку, приклейте нижнюю часть поручня к стойке, затем приклейте верхнюю часть поручня к верхней стойке. И, наконец, приклейте верхнюю стойку к основанию.

Проверьте вертикальность стоек, затем зафиксируйте их в вертикальном положении временными планками, которые следует прибить тонкими гвоздями к тетиве и валику проступи. После высыхания клея, через 24 часа, уберите временные планки.

С помощью малки, настроенной на угол наклона лестницы, разметьте первую стойку и отпилите ее по размеру (рис. 18).

Помните, что необходимо учесть глубину пазов в поручне и нижнем профиле. Проверьте вертикальность расположения готовой стойки в балюстраде, затем, пользуясь ею как трафаретом, отпилите другие стойки.
